• <li id="www8w"><table id="www8w"></table></li>
  • 產(chǎn)品分類(lèi)

    當前位置:首頁(yè) > 新聞動(dòng)態(tài)新聞動(dòng)態(tài)

    奧迪、大眾等車(chē)內門(mén)把手為何選用電鍍級PC/ABS?
    發(fā)布: 2015-09-07 09:52:20 編輯: 瀏覽: 次






                                                                                    image (130).jpg







    一.車(chē)內門(mén)把手的造型



    車(chē)內門(mén)把手的造型包括長(cháng)條狀和扣式門(mén)把手,其中長(cháng)條狀門(mén)把手為大部分汽車(chē)主機廠(chǎng)所喜愛(ài)。長(cháng)條狀門(mén)把手由于細長(cháng),同等材質(zhì)情況下較扣式門(mén)把手更易被拉斷;在選材方面,長(cháng)條狀門(mén)把手需要考慮選擇強度較高的材料,如:電鍍PA;扣式門(mén)把手則一般選擇強度要求不太高的材料,如:電鍍PC/ABS。

    image (131).jpg

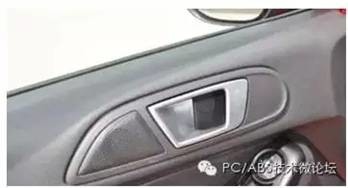

    圖表1 長(cháng)條狀內門(mén)把手,電鍍PA材料

    image (132).jpg

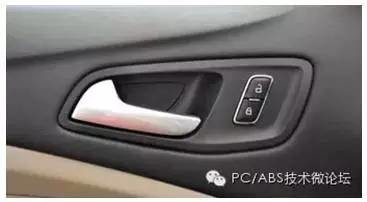

    圖表2 扣式門(mén)把手,電鍍PC/ABS




    二.車(chē)內門(mén)把手的材料有哪些?



    1.ABS樹(shù)脂

    image (133).jpg

    圖表3 ABS材質(zhì)門(mén)把手

    ABS樹(shù)脂是車(chē)內門(mén)把手應用較早。由于力學(xué)性能不太好,目前ABS樹(shù)脂已很少應用到門(mén)把手中。車(chē)內門(mén)把手用ABS樹(shù)脂分為通用型和耐熱型,通用型ABS電鍍性能好,耐熱型ABS樹(shù)脂的熱變形溫度一般為90-105℃,并具有良好的剛性、韌性和流動(dòng)性。


    2.PC

    PC為工程塑料,其力學(xué)性能優(yōu)良,但是PC的電鍍性能不太好,因而在使用過(guò)程中受到了一定的限制。


    3.PC/ABS

    image (134).jpg

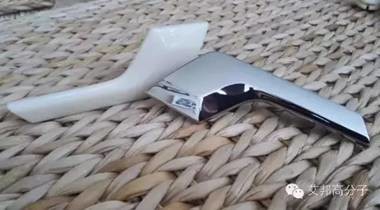

    圖表4 帕薩特PC/ABS內門(mén)把手(毛胚和電鍍件)

    PC/ABS樹(shù)脂是車(chē)內門(mén)把手發(fā)展最快、應用最廣的材料。PC/ABS樹(shù)脂為PCABS的合金,它具有PC的高強度和ABS的易電鍍性能,主要分為電鍍和噴涂?jì)煞N類(lèi)型。和噴涂PC/ABS樹(shù)脂相比,電鍍PC/ABS樹(shù)脂表面更具金屬感,看起來(lái)更加高檔。


    4.PC/PBT

    PC/PBTPCPBT的共混材料,通常共混造料后,以粒料形狀供應。PC/PBT保持了結晶材料PBT的耐化學(xué)性及易于成型的特點(diǎn),又兼備了非結晶材料PC的韌性和尺寸穩定性。在國內,PC/PBT用于車(chē)內門(mén)把手不太多。


    5.PA(尼龍)

    PA的力學(xué)性能優(yōu)良,但其電鍍不夠好和吸水是PA應用在車(chē)內門(mén)把手的兩大難題。在國外,如:德國對暴拉力的要求很高,電鍍型PA在德系汽車(chē)中應用廣泛。國內由于PA電鍍線(xiàn)的技術(shù)不太成熟,故使用情況很少!車(chē)內門(mén)把手用PA一般分為兩類(lèi):噴涂型PA和電鍍型PA。電鍍型PA的組成一般為PA+20%礦物。







    三.奧迪、大眾車(chē)內門(mén)把手為何選用電鍍級PC/ABS?



    目前,市場(chǎng)上超過(guò)10萬(wàn)的車(chē),其配置的車(chē)內門(mén)把手基本上都是電鍍型的;其中電鍍型PC/ABS受到大部分汽車(chē)主機廠(chǎng)的歡迎,包括:大眾、奧迪、現代等。

    PC/ABS 樹(shù)脂廣泛應用于門(mén)把手的原因主要是:綜合性能優(yōu)良。綜合性能優(yōu)良我們重點(diǎn)闡述一下:


    1.PC/ABS綜合性能優(yōu)良的原因

    1PCABS的優(yōu)缺點(diǎn)



    PC

    ABS

    優(yōu)點(diǎn)

    1.沖擊強度高;

    2.抗蠕變性和尺寸穩定性好;

    3.耐熱,透明,吸水率低;

    4.介電性能優(yōu)良等優(yōu)點(diǎn)。

    1.電鍍性能好;

    2.較好的耐化學(xué)腐蝕性;

    3.良好的加工性;

    缺點(diǎn)

    1.加工流動(dòng)性差;

    2.易應力開(kāi)裂,容易磨損;

    3.對缺口敏感,耐化學(xué)藥品性差;

    1.耐熱和耐候性差;

    2.透明度不好;

    3.沖擊強度較低;

    4.拉伸強度較低。

    我們知道PC是工程塑料,PC的優(yōu)點(diǎn)有機械強度相對較高、耐熱、吸水率低等,但PC電鍍效果不太好、加工性能差;ABS為通用塑料,ABS電鍍效果好、耐化學(xué)腐蝕、加工性能良好,但其機械強度不夠、不耐熱。

    PC/ABSPCABS的合金,PC/ABS結合了兩者的優(yōu)點(diǎn),因而綜合性能優(yōu)良!


    北汽福田的尚紅波介紹:“目前大多數內門(mén)把手基本都是電鍍PC/ABS,就國內情況來(lái)說(shuō),電鍍PC/ABS仍是主流內門(mén)把手材料。奧迪及大眾將門(mén)把手材料由電鍍PA改為了電鍍PC/ABS材料,其主要原因一個(gè)是成本因素,另一個(gè)是國內PA電鍍線(xiàn)尚不成熟”。主機廠(chǎng)主要以材料標準及制件造型作為選材依據,再根據兩款料的特點(diǎn)來(lái)進(jìn)行匹配選擇。”


    2PC/ABS中各組分對電鍍和機械強度的影響



    電鍍性能

    機械強度

    ABS含量增加

    增強

    減小

    PC含量增加

    減弱

    增大

    另一方面,PC/ABS中各組分的含量對該塑料的性能影響巨大(如上表所示)!故平衡機械強度和電鍍性能,使材料綜合性能最佳是一個(gè)難點(diǎn)!目前厲害的PC/ABS生產(chǎn)商能夠在保證電鍍基本要求的條件下,可以做到PC含量非常高;從而能大幅度提高材料的機械強度。

    他們是怎么做到的?我們從電鍍原理來(lái)加以分析


    2.如何在各組分不變的情況下,提高電鍍性能?

    image (135).jpg

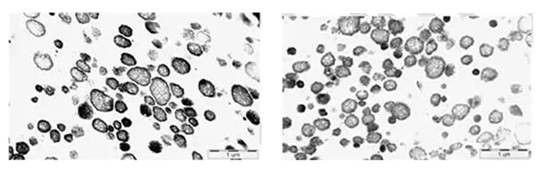

    圖表5 PC/ABSTEM照片

    (左:PC/ABS HAC8244,右:立鍍® (Kingplate®),黑色顆粒為1、3-丁二烯,顆粒周?chē)鸀镾AN+PC連續相)

    如上圖所示,PC/ABS樹(shù)脂中的丁二烯橡膠分布在連續相中。和左圖相比較,右圖丁二烯橡膠分布更加均勻。

    image (136).jpg

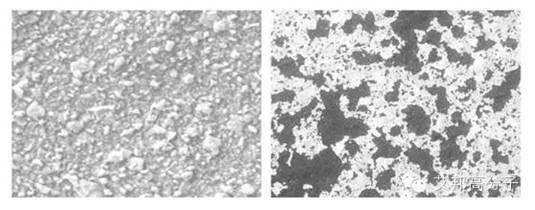

    圖表6 左圖:粗化前PC/ABS表面,右圖:粗化后PC/ABS表面


    化學(xué)粗化時(shí),丁二烯橡膠會(huì )被腐蝕溶解,從而形成大量的微孔。如果丁二烯橡膠分布更均勻,那么此系列PC/ABS粗化效果好得多。

    image (137).jpg

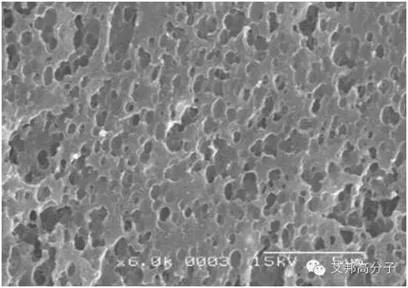

    圖表7 粗化放大圖

    電鍍過(guò)程即是在塑料表面形成一層金屬膜。粗化效果越好,則相同尺寸的條件下PC/ABS表面積越大;表面積越大,塑料和金屬層的結合力越大,電鍍效果越好!這就是PC/ABS生產(chǎn)商提高電鍍性能的秘訣!另外,丁二烯橡膠分布均勻還可以一定程度上提高PC/ABS的機械強度。






    四.市場(chǎng)上常用PC/ABS牌號



    目前,國內外生產(chǎn)PC/ABS的廠(chǎng)家雖然有很多,但市場(chǎng)上主流的主要有巴斯夫Basf,Sabic,拜耳Bayer,錦湖日麗,LG等公司。下面列舉三個(gè)公司常用PC/ABS牌號(標紅部分為用于門(mén)把手的牌號):

    類(lèi)別

    Bayer

    Sabic

    錦湖日麗

    一般耐熱,優(yōu)異加工性

    T45,T50XF

    C1000

    PC/ABSHAC8240

    高耐熱

    T65,T65XF

    C1100

    PC/ABSHAC8250

    超高耐熱

    T85,T85XF

    C1200,MC8002,XCY620

    PC/ABSHAC8260

    電鍍級

    T45PG

    MC1300

    PC/ABSHAC8244

    PC/ABSHAC8264

    高耐熱,啞光級



    LG8002

    PC/ABSHAC8250Z

    超高耐熱,啞光級



    LG9000

    PC/ABSHAC8260Z

    吹塑擠出級



    MC8100

    PC/ABSHAC8250B

    礦物填充,高耐熱,尺寸穩定性

    T95MF

    MC8800

    PC/ABSHAC8250TC

    增強級,10%glassfiber

    T88-2N

    C4210,C4010HF

    HAC5010G

    增強級,20%glassfiber

    T88-4N

    C4220

    HAC5020G



    本站免責聲明:本站信息來(lái)自互聯(lián)網(wǎng),并不代表本站觀(guān)點(diǎn),對此不承擔任何法律責任。敬請謹慎參考,謝謝!
    版權所有:上海盛虞貿易有限公司 滬ICP備12002758號
    CopyRight © 2008-2016 Shanghai Shengyu Trading  Company.,ltd  Powered by 9EWL
    最新在线精品国自产拍视频_亚洲男人的天堂在线播放_天堂√中文最新版在线_亚洲精品自产拍在线观看_狂野欧美激情性XXXX在线观看
