1、簡(jiǎn)介
尼龍66又稱(chēng)錦綸66、聚酰胺-66、聚已二酰己二胺
尼龍66結構式
特性：
-
耐應力開(kāi)裂性好
-
耐磨性最好的聚酰胺
-
耐熱性好，屬自熄性材料
-
自潤滑性好，僅次于聚四氟乙烯和聚甲醛
-
耐油性極佳，當可溶于苯酚和甲酸
-
機械強度高、化學(xué)穩定性好
-
加碳黑可提高其耐候性
成型技術(shù)：大約有88%的尼龍66通過(guò)注射成型加工成各種制件，約12%的尼龍66則通過(guò)擠出、吹塑等成型加工成相應的制品。
干燥處理：如果加工前材料是密封的，那么就沒(méi)有必要干燥。如果儲存容器被打開(kāi)，那么建議在85C的熱空氣中干燥處理。如果濕度大于0.2%，還需要進(jìn)行105C，12小時(shí)的真空干燥。
熔化溫度：260~290C。對玻璃添加劑的產(chǎn)品為275~280C。熔化溫度應避免高于300C。
模具溫度：建議80C。
注射壓力：通常在750~1250bar，取決于材料和產(chǎn)品設計。
注射速度：高速（對于增強型材料應稍低一些）。
流道和澆口：由于PA66的凝固時(shí)間很短，因此澆口的位置非常重要。澆口孔徑不要小于0.5*t（這里t為塑件厚度）。如果使用熱流道，澆口尺寸應比使用常規流道小一些，因為熱流道能夠幫助阻止材料過(guò)早凝固。如果用潛入式澆口，澆口的最小直徑應當是0.75mm。
4、尼龍66產(chǎn)業(yè)鏈
|
單體供應商
|
尼龍66原料
|
尼龍應用
|
|
中國石化
遼通化工
齊翔騰達
藍星新材
神馬實(shí)業(yè)
天利高新
沈陽(yáng)化工等
|
美國杜邦
神馬實(shí)業(yè)
荷蘭帝斯曼
德國巴斯夫
法國羅地亞
日本東麗
日本旭化成
廈門(mén)東綸
|
尼龍66主要用于汽車(chē)、機械工業(yè)、電子電器、精密儀器等領(lǐng)域。從最終用途看，汽車(chē)行業(yè)消耗的尼龍66占第一位，電子電器占第二位。
|
|
類(lèi)別
|
型號
|
產(chǎn)品特點(diǎn)
|
|
未增強級
|
Zytel 103FHS
Zytel 105F
|
快速成型熱穩定性尼龍66
抗紫外線(xiàn)增潤尼龍66
|
|
增韌級
|
Zytel114BK97
Zytel408
|
抗沖改性PA66
增韌PA66
|
|
增韌玻纖增強級
|
Zytel79G13L
Zytel80G14
|
13%GF，增韌PA66
14%GF，增韌PA66
|
|
阻燃級
|
ZytelFR70M30V0
ZytelFR70M40GW
|
30%礦物增強PA66，UL94V-0(1.6mm)
40%礦物增強，熾熱棒960℃（1.5mm）
|
杜邦公司部分尼龍66型號與特點(diǎn)
PA6和PA66的區別，其化學(xué)物理特性相似，但PA6的熔點(diǎn)較低，而且工藝溫度范圍很寬，抗沖擊性和抗溶解性更強。而阿斯頓馬丁對踏板材料的要求標準是PA6。下面我們來(lái)比較下PA6和PA66的區別：
|
性能
|
PA66
|
PA6
|
|
結構單元
|
由己二酸己二胺縮聚
|
己內酰胺縮聚
|
|
熔點(diǎn)
|
高達260℃
|
熔點(diǎn)較低，低40℃左右，工藝溫度范圍很寬
|
|
耐熱性
|
耐熱性能要好
|
耐溫不理想
|
|
力學(xué)性能
|
PA66的剛性好，彈性模量也更好
|
PA6的韌性好，抗沖擊性和抗溶解性比PA66要好
|
|
其他性能
|
但染色較困難，不易上色；手感較尼龍6柔軟
|
吸濕性也更強
|
|
應用
|
輪胎簾子線(xiàn)和耐熱水洗滌織物以及梭織物，工業(yè)齒輪上如船用螺旋槳
|
攀手、汽車(chē)結構件
|
|
價(jià)格
|
尼龍66的價(jià)格比尼龍6的貴
|
|
PA6的化學(xué)物理特性和PA66很相似，然而，它的熔點(diǎn)較低，而且工藝溫度范圍很寬。它的抗沖擊性和抗溶解性比PA66要好,但吸濕性也更強。因為塑件的許多品質(zhì)特性都要受到吸濕性的影響，因此使用PA6設計產(chǎn)品時(shí)要充分考慮到這一點(diǎn)。為了提高PA6的機械特性，經(jīng)常加入各種各樣的改性劑。玻璃就是最常見(jiàn)的添加劑，有時(shí)為了提高抗沖擊性還加入合成橡膠，如EPDM和SBR等。

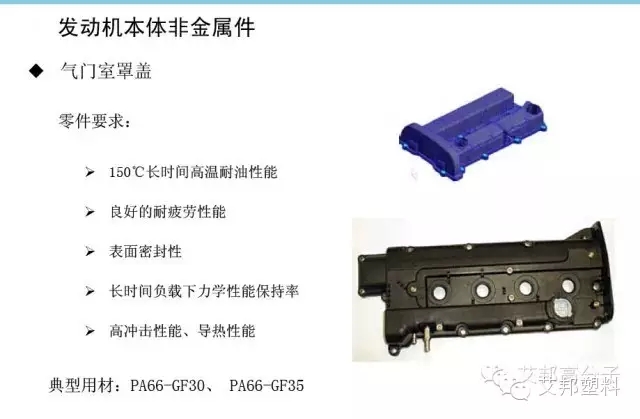

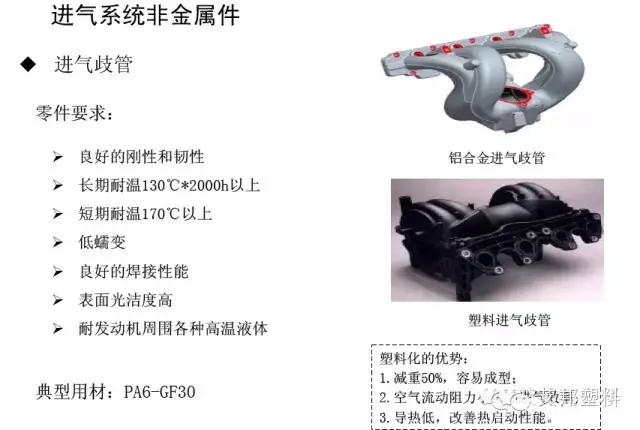

由于尼龍66優(yōu)良的耐熱性、耐化學(xué)藥品性、強度和加工方便等，因而在汽車(chē)工業(yè)得到了大量應用，目前幾乎已能用于汽車(chē)的所有部位，如發(fā)動(dòng)機部位，電器部位和車(chē)體部位。
